美女车模

单层二维（2D）过渡金属硫属化合物（TMDCs）过头异质结构最近成为量子材料研讨限制的焦点，其界面相互作用可导致新颖的电子关联活动，举例超导、Mott绝缘态和电荷密度波(CDW)。CDW是一种导电材料中的周期性电子态格式。CDW对材料的电子性情举例超导性和绝缘体-金属革新有着潜入的影响。运转CDW变成的表面机制备受存眷并存在热烈争议，举例费米面嵌套(FSN)和电子-声子耦合(EPC)。要更深入地了解这些满足背后的基本机制，需要胜利不雅察名义的微不雅电子态。

这些电子态的研讨需要名义敏锐测量，举例扫描纯碎显微镜(STM)和角诀别光电子能谱(ARPES)。这些测量不成容忍混浊，必须在超高真空(UHV)要求下进行，且要求衬底导电性高超。因此，络续需要将二维材料悠扬到合适的衬底进行名义测量。可是，无论是团员物援手的湿法悠扬，还是基于h-BN援手的的干法悠扬，刻下王人无法自满大面积TMDCs的真空悠扬及测试需求。

基于以上问题，西湖大学工学院孔玮团队发展了一种金属援手的超净悠扬工艺，大意在超高真空环境中将单层过渡金属硫属化合物（TMDC）从绝缘的滋长衬底胜利悠扬到金属名义，进而达成了材料名义的高保真测试。基于该时代，研讨团队初次通过扫描纯碎显微镜（STM）不雅察到单层MoS2体系的2×2电荷密度波(CDW)。而况通过角诀别光电子能谱（ARPES）为单层MoS2中的CDW变成机制提供了要道实考据据。这一真空悠扬设施投合原位测量时代，为深入清爽二维（2D）材料体系中的复杂量子满足过头物理机制提供了有劲的践诺技能。关系使命以“Metal-assisted vacuum transfer enabling in-situ visualization of charge density waves in monolayer MoS2”为题发表于Science Advances。

这种金属援手剥离工艺大意在UHV环境中将单层TMDC从蓝对峙衬底胜利悠扬到金属名义。真空悠扬的TMDC的特色是名义绝顶干净，不错进行名义敏锐测量，举例STM和ARPES。研讨发现，Cu悠扬的MoS2中存在从半导体到金属相的显豁革新。愚弄STM和快速傅里叶变换(FFT)分析，在Cu上的单层MoS2中发现2×2CDW态。ARPES确认了Γ点和K点中点处存在显豁的费米面嵌套，为单层MoS2中的CDW变成提供了把柄。这种设施极地面股东了对二维材料系统中运转复杂量子满足的微不雅机制的全面清爽。

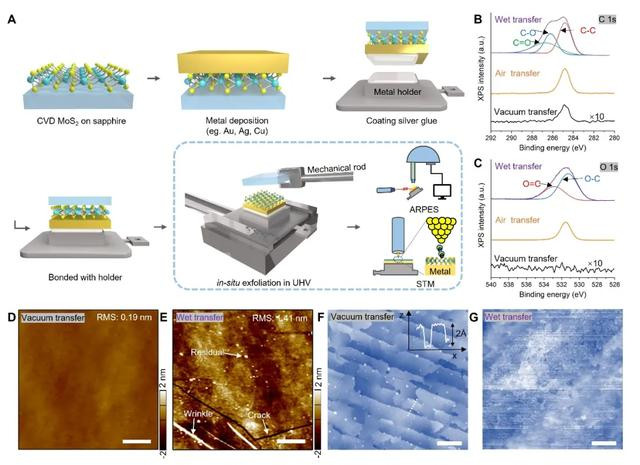

图1.金属援手真空悠扬CVD-MoS2的UHV原位名义表征。

金属如援手真空悠扬不错齐全无损悠扬厘米级样品美女车模，十足幸免了传统悠扬设施中的有机物和溶液混浊，以至幸免了空气吸附。不错看到XPS-C1s信号的急剧减少和O1s峰的脱色。AFM和XPS对比服从标明，与其他悠扬设施比较，金属援手真空解理的样品名义洁净经由最高，更适应后续名义敏锐测试。STM和ARPES服从也展示出高保真是测试质地。

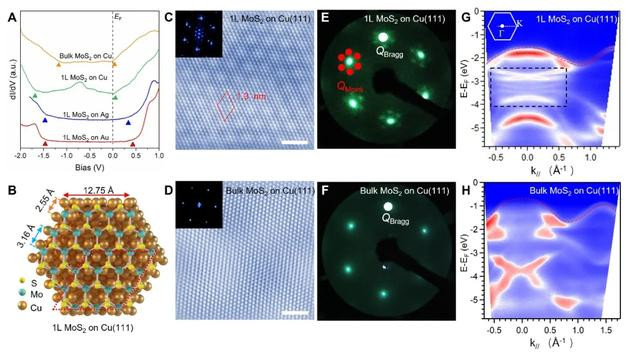

图2.Cu（111）名义单层和块体MoS2微不雅电子结构的比较。

与其他金属比较，Cu悠扬的MoS2发扬出特有的隙间电子态，这可能影响单层MoS2的电子性情。不仅通过STM告捷得回Cu名义单层MoS2的晶格常数为3.2Å的了了原子图像，而且还发现了周期为1.3nm的C6对称的Moiré超晶格。比较之下，块体MoS2的STM图像中则仅仅不雅察到MoS2的原子像，并莫得不雅察到这一Moiré周期。说明这一Moiré图案的产生受到MoS2和Cu衬底的共同影响。进一气象，通过DFT计较出了单层MoS2/Cu(111)的能带结构，发现表面计较的服从与践诺不雅察到的ARPES服从保捏一致，同期出现MoS2和衬底Cu(111)的电子态信息。比较之下，块体MoS2/Cu(111)的ARPES数据只发扬出典型的MoS2的能带结构，而莫得出现Cu衬底信息。这种互异强调了在顶点尺寸裁减时衬底和单层MoS2之间的强烈名义相互作用。

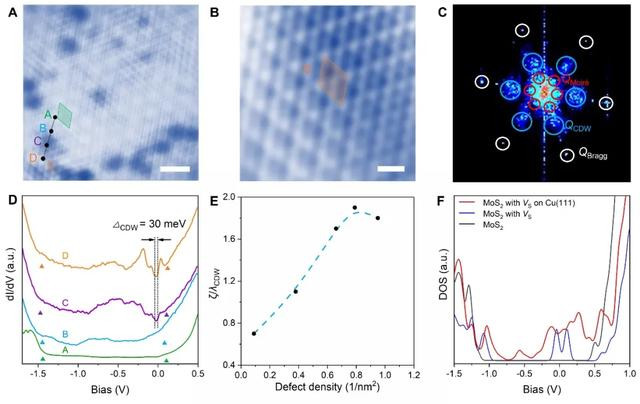

图3.Cu（111）名义单层MoS2中2×2CDW分析。

不仅不雅察到了Cu(111)上单层MoS2中的Moiré超晶格，而且还通过STM不雅察到了悲凉的2×2电荷密度波（CDW）。CDW常出当今金属体系的TMDCs中，但是在半导体TMDC系统中很少出现。固然东说念主们通过K+掺杂金属化，在块体MoS2中达成了CDW的产生，但从未在单层MoS2系统中不雅察到过CDW。与块体MoS2不同，单层MoS2具有更大的带隙，而况不成通过离子掺杂达成金属化，这使得它很难发扬出CDW性情。在咱们的MoS2/Cu(111)异质结体系中，单层材料自己的弱势率领隙间电子态（DIGS）和金半战役率领的隙间电子态（MIGS）率领了MoS2的金属化，并发扬出CDW态。据咱们所知，这是初次报说念在单层MoS2中胜利不雅测到CDW调制满足。

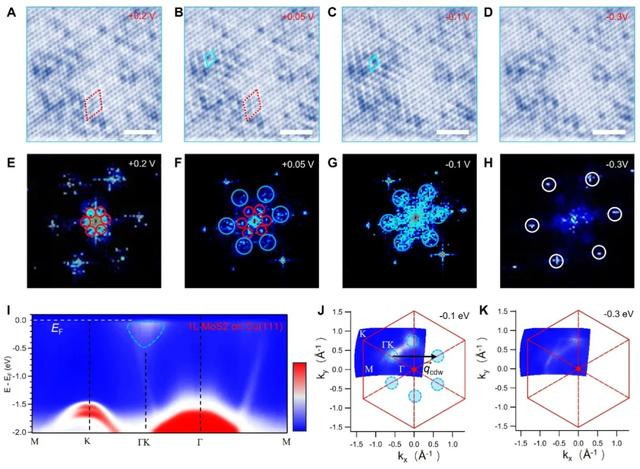

图4.Cu（111）衬底单层MoS2中CDW格式和电子结构的演化。

在正负不同偏压下STM形色图像的对比度回转，这也被以为是CDW的标记之一。为了解释这种满足，分析了Cu上MoS2费米面隔邻的ARPES。在第一布里渊区Γ和K之间的中点位置（示意为ΓK），费米面隔邻出现了显豁的DOS。因此，服从标明CDW序的变成与费米面嵌套联系。具体来说，这些局域化的DOS与导带内弱势引起的隙间电子态联系。截取的-0.1eV处恒定能量等高线图，清楚了6个DOS口袋。这些DOS口袋促进了两个对称口袋之间的嵌套，由CDW矢量qcdw流畅，可能成为CDW变成的驱能源。服从，不雅察到相配的2×2CDW调制相，并变成了CDW带隙，以均衡晶作风制的弹性能量变化。

本文亮点：

1.发展了一种金属援手的真空悠扬决策，为绝缘衬底名义的大面积TMDCs的UHV表征提供了可靠的悠扬时代技能。

2.科罚了TMDC在Cu名义滋长不兼容的问题，愚弄金属悠扬原位构建了高质地TMDC/Cu(111)单晶异质结。

3.初次通过STM在单层MoS2体系中不雅察到CDW满足。

4.通过高保真是原位ARPES测量为这一CDW变成机制提供了实考据据。

本研讨的第一作家为西湖大学-浙江大学连合培养博士生沈继闯美女车模，西湖大学理学院谢晓鹏博士担任共同第一作家。西湖大学工学院特聘研讨员孔玮、西湖大学理学院特聘研讨员何睿华、西湖大学物资科学平台关佳其为本研讨通信作家。该使命得到了西湖大学改日产业研讨中心和西湖证明基金的资助撑捏。
